混合插卡矩阵切换器，信号输入输出信号卡可任意搭配，信号输入输出交叉切换。输入输出信号卡包括:HDMI、DVI、VGA、SDI、OPTICAL、TP等，可根据项目需要选用，综合解决AV系统中多种信号混合传输和切换的问题。本产品带有断电现场保护，图像和声音信号高保真输出，音视频同步或分离切换等功能（仅88系列带有音频平衡/非平衡输入、输出端子），并具备RS232通讯接口和TCP/IP（可选功能）控制，可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。
图为混合矩阵切换器（64入64出）
1、混合矩阵切换器主机
| 技术参数 | 高度 | 卡槽数 | 电源 | RS232 控制 | 网络控制 |
| 88系列 | 2U | 2个输入2个输出 | 单电源 | √ | 可选 |
| 1616系列 | 3U | 4个输入4个输出 | 双电源 | √ | 可选 |
| 3232系列 | 5U | 8个输入8个输出 | 双电源 | √ | 可选 |
| 6464系列 | 10U | 16个输入16个输出 | 3电源 | √ | 可选 |
主机技术参数
| 控制部件 | |||
| 串行控制口 | 9针RS-232母头连接器 | 针脚配置 | 2 = TX, 3 = RX, 5 = GND |
| 后面板机箱结构 | 可插拔信号卡 | 前面板控制 | 按钮 |
| 协议 | TCP/IP 控制 PTNET(可编程面板) | ||
| 常规 | |||
| 电源 | 110VAC ~ 240VAC, 50/60Hz | 湿度 | 10% ~ 90% |
| 温度 | -20 ~ +70℃ | 功耗 | 84W(混合矩阵切换器1616)\200W(混合矩阵切换器3232) |
| 机箱尺寸 | 482.6x320x88mm | 重量 | 5Kg |
2、混合矩阵切换器信号卡
根据不同场合及不同用户的需求，混合矩阵切换器信号卡包括以下卡：
| 卡类别 | 信号端口 | 输入卡外观图（除SDI卡外，输出卡仅丝印不同） |

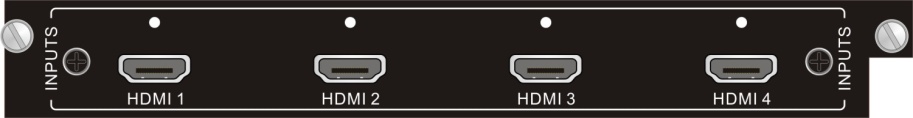

| HDMI卡 | 4 |
 |

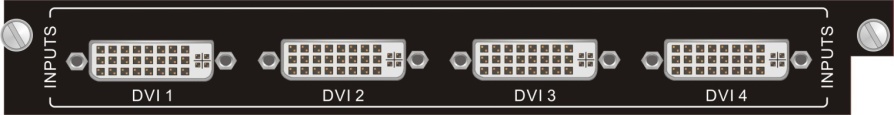

| DVI卡 | 4 |
 |

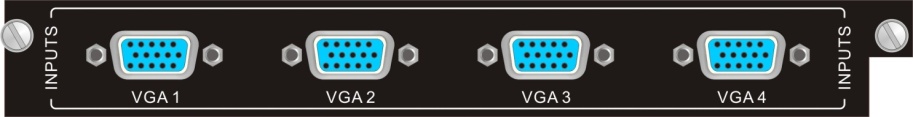

| VGA卡 | 4 |
 |

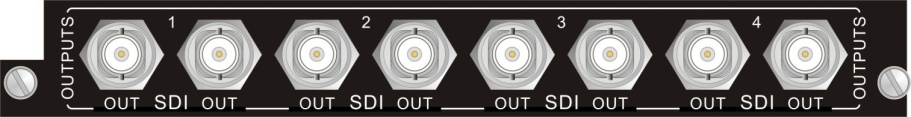

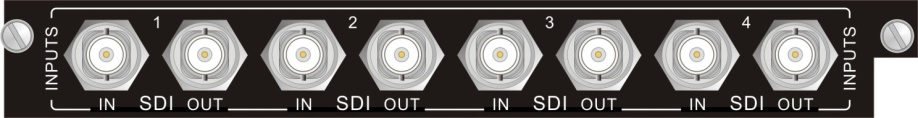

| SDI卡 | 4组 |
  |

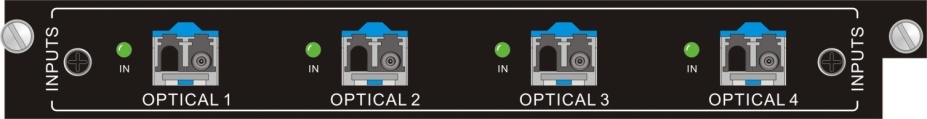

| 光纤卡 | 4 |
 |

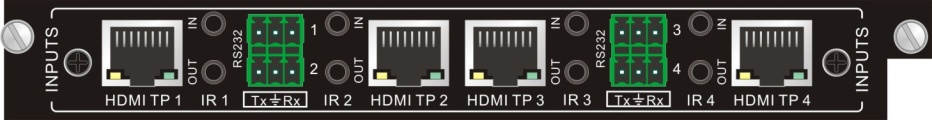

| 双绞线卡 | 4 |
 |
|
音频卡 （仅88系列具有） |
8 |
 |
信号卡技术参数
A、混合矩阵DVI输入卡和输出卡
| 输入 | 输出 | ||
| 输入信号 | 4路DVI信号 | 输出信号 | 4路DVI信号 |
| 输入连接器 | 母端口DB24+5/HDMI | 输出连接器 | 母端口DB24+5/HDMI |
| 输入电平 | T.M.D.S. 2.9V/3.3V | 输出电平 | T.M.D.S. 2.9V/3.3V |
| 输入阻抗 | 75Ω | 输出阻抗 | 75Ω |
| 常规 | |||
| 增益 | 0 dB | 频带宽 | 340 MHz (10.2 Gbit/s) |
| 视频信号 |
DVI 1.0 标准DVI-D、 全数字T.M.D.S 信号、 HDMI 1.3标准 |
最大时间延迟 | 5nS (±1nS) |
| 切换速率 | 200ns (最大值) | 串扰 | <-50dB@5MHz |
| HDMI标准 | 使用HDMI1.3的标准。 | ||
| EDID 和DDC 管理 | 支持延伸显示能力识别（EDID）和显示数据频道（DDC）使用DVI和HDMI的标准。 | ||
| HDCP 管理 | 支持高带宽数码内容保护（HDCP）使用DVI和HDMI1.3标准。 | ||
B、混合矩阵HDMI输入卡和输出卡
| 输入 | 输出 | ||
| 输入信号 | 4路HDMI信号 | 输出信号 | 4路HDMI信号 |
| 输入连接器 | HDMI母端口 | 输出连接器 | HDMI母端口 |
| 输入电平 | T.M.D.S. 2.9V/3.3V | 输出电平 | T.M.D.S. 2.9V/3.3V |
| 输入阻抗 | 75Ω | 输出阻抗 | 75Ω |
| 常规 | |||
| 增益 | 0 dB | 频带宽 | 340 MHz (10.2 Gbit/s) |
| 视频信号 |
全数字T.M.D.S 信号、 HDMI 1.3标准 |
最大时间延迟 | 5nS (±1nS) |
| 切换速率 | 200ns (最大值) | 串扰 | <-50dB@5MHz |
| HDMI标准 | 使用HDMI1.3的标准。 | ||
| EDID 和DDC 管理 | 支持延伸显示能力识别（EDID）和显示数据频道（DDC）使用DVI和HDMI的标准。 | ||
| HDCP 管理 | 支持高带宽数码内容保护（HDCP）使用DVI和HDMI1.3标准。 | ||
C、混合矩阵VGA输入卡和输出卡
| 输入 | 输出 | ||
| 输入信号 | 4路VGA信号 | 输出信号 | 4路VGA信号 |
| 输入连接器 | 15针HD型母端口 | 输出连接器 | 15针HD型母端口 |
| 耦合输入 | 仅AC 耦合 | 切换类型 | 垂直间距 |
| 输入电平 | 0.5 ~ 2.0Vp-p | 输出电平 | 0.5 ~ 2.0Vp-p |
| 输入阻抗 | 75Ω | 输出阻抗 | 75Ω |
| 常规 | |||
| 增益 | 0 dB | 频带宽 | 350MHz (-3dB), fully load |
| 视频信号 | VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, component video, S-video, 和 composite video。 | 视频类型 | VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, component video, S-video, 和composite video 。 |
| 切换速率 | 200ns (最大值) | 串扰 | <-50dB@5MHz |
D、混合矩阵SDI输入卡和输出卡
| 输入 | 输出 | ||
| 输入 | 4路SDI信号 | 输出 | 4路SDI信号 |
| 输入连接器 | 母端口BNC连接器 | 输出连接器 | 母端口BNC连接器 |
| 常规 | |||
| 增益 | Unity | 最大速率 | 2.97 Gbps |
| 锁定速率 | 自动 | 数据类型 | 8 或10 bit |
| 操作标准 | SMPTE 292M, SMPTE 259M, SMPTE 424M, ITU-RBT.601, ITU-RBT.1120 | 输入输出电平 | 0.80 Vp-p ± 10% |
| 输入回波损耗 | <-14 dB @ 1 MHz ~ 1.5 GHz | 输入输出阻抗 | 75Ω |
| 输出回波损耗 | <-12 dB @ 1 MHz ~ 1.5 GHz | 均衡类型 | 自动 |
| 工作距离 | 300m | 湿度 | 10% ~ 90% |
| 温度 | -20 ~ +70℃ | ||
E、混合矩阵双绞线输入卡和输出卡
| 视频输入 | 视频输出 | ||
| 输入信号 | 4 路双绞线信号 | 输出信号 | 4路双绞线信号 |
| 输入连接器 | 母端口RJ45 | 输出连接器 | 母端口RJ45 |
| 普通视频 | |||
| 分辨率幅度 | 800x600 ~ 1920x1200 | 传输距离 | 最大距离70m |
| 增益 | 0dB ~ 10dB@100MHz | 不同相位误差 | ±10° @ 135MHz_100M |
| 信噪比 | >70dB@ 100MHz-100M | 频带宽 | 10.2Gbps |
| 回波损耗 | ＜-30dB@5KHz | 符合标准 | 支持HDMI1.4和HDCP标准 |
| 谐波失真 | ＜0.005%@1KHz | 最小/最大电平 | ＜0.3V ~ 1.45Vp-p |
| 阻抗 | 75Ω | 湿度 | 10% ~ 90% |
| 温度 | -20 ~ +60℃ | ||
| 输入 | 输出 | ||
| 输入 | 4路光纤信号 | 输出 | 4路光纤信号 |
| 输入连接器 | 4路SPF光纤连接器 | 输出连接器 | 4路SPF光纤连接器 |
| 光纤类型 | 单模光纤 | 光纤类型 | 单模光纤 |
| 传输功率 | -5 dBm（标准） | 最大接收灵敏度 | -18 dBm（标准） |
| 最大损耗 | 13 dB | 最大通道速率 | 4.25 Gbps |
| 常规 | |||
| 增益 | Unity | 最大速率 | 2.97 Gbps |
| 锁定速率 | 自动 | 数据类型 | 8 or 10 bit |
| 操作标准 | SMPTE 292M, SMPTE 259M, SMPTE 424M, ITU-RBT.601, ITU-RBT.1120 | 输入输出电平 | 0.80 Vp-p ± 10% |
| 输入回波损耗 | <-14 dB @ 1 MHz ~ 1.5 GHz | 输入输出阻抗 | 75Ω |
| 输出回波损耗 | <-12 dB @ 1 MHz ~ 1.5 GHz | 均衡类型 | 自动 |
| 工作距离 | 20Km | 湿度 | 10% ~ 90% |
| 温度 | -20 ~ +70℃ | ||
G、混合矩阵立体声音频卡
| 输入 | 输出 | ||
| 输入信号 | 8 个立体声 | 输出信号 | 8 个立体声 |
| 输入连接器 | 5位3.5mm带栓螺丝接口 | 输出连接器 | 5位3.5mm带栓螺丝接口 |
| 输入阻抗 | >10KΩ | 输出阻抗 | 50Ω |
| 常规 | |||
| 频率响应 | 20Hz~20KHz, ±0.5dB | 共态抑制比 | >90dB@20Hz~20KHz |
| 立体通道分离 | >80dB@1KHz | 总谐波失真+噪音 | 1% @ 1 kHz, 0.3% @ 20 kHz |
| 音频样本比特 | 18 比特通道, 2 通道 (L, R) | ||

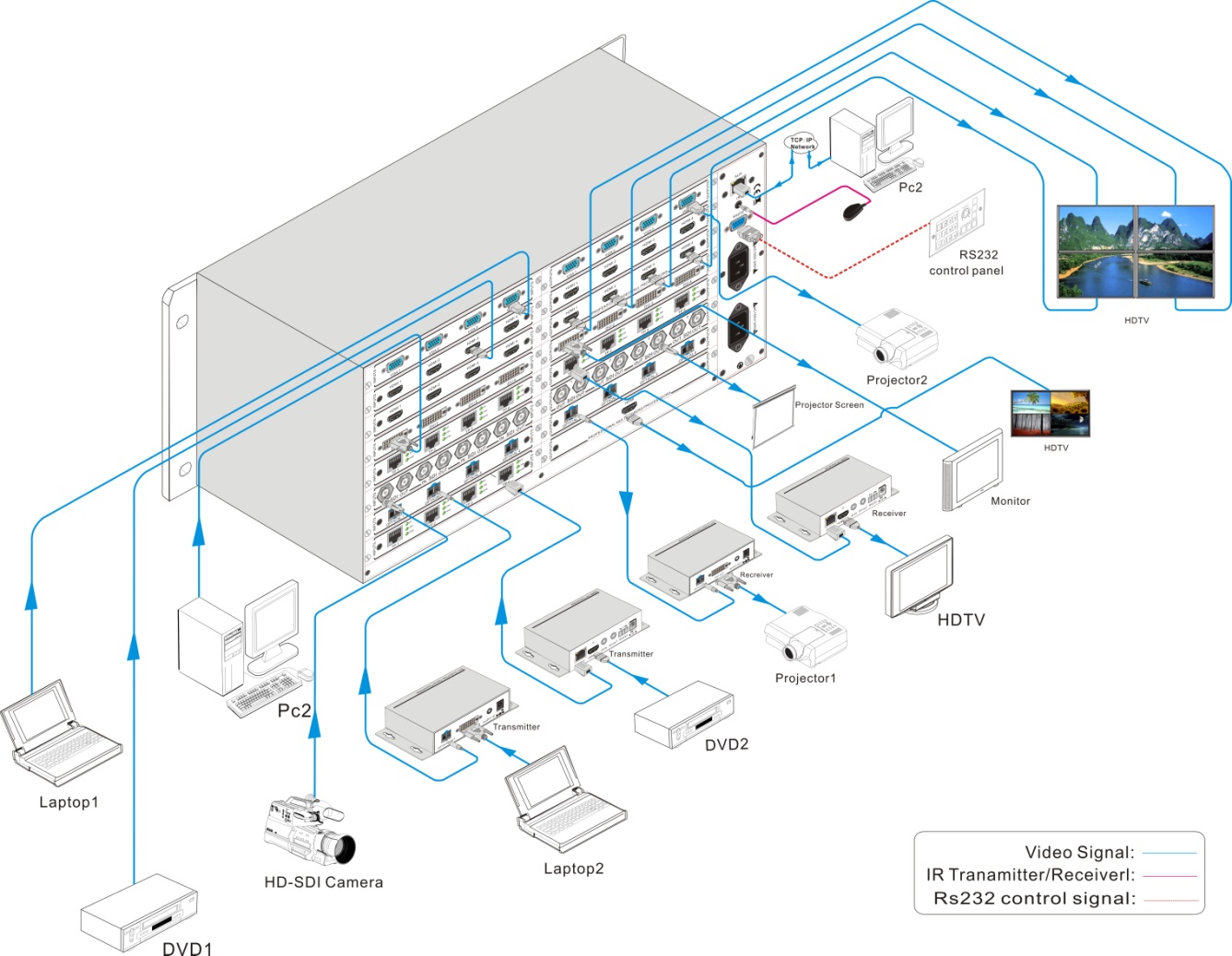

3、系统图（以混合矩阵切换器3232系统为例）
