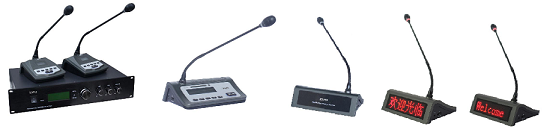

EMDE4200M/EMDE6100M多功能会议系统
1、系统功能特点
EMDE4200M系列多功能会议系统，支持讨论、视像跟踪、投票表决，增加了按住发言、申请发言、全自动执行的限制模式等新的会议模式，可通过软件将代表机设为VIP，EMDE6100M系列在此基础上集成电子桌牌功能，给用户更多选择。
EMDE4200M系列和EMDE6100M系列均按国际高标准打造，拥有稳重却又不失时尚的外观，用料精良，采用防手机干扰咪芯及咪管，音质更保真，拾音距离更长。
★ 配合管理软件实现表决、评议、选举，可脱离电脑由主席机发起表决。
★ 支持按键签到，选择具有IC卡插槽的型号，还可用IC卡签到。支持补签到。
★ 支持短信息功能，短信息可以通过电脑软件向所有话筒群发，也可以发给指定话筒。
★ 会议主控机内置视像处理器和4X2视频智能切换矩阵，可接入和控制4路高速摄像机，当接入2个或以上的摄像机时，其中1路为视像跟踪输出，另1路为会场场景输出，系统资源充分利用，更适合与远程视频会议系统无缝对接使用。
★ 可由中控系统集中控制麦克风的开关(也可由软件开关)。
★ 业界创新的智能遥控器完全替代控制键盘和控制软件，全方位控制接入会议主控机的高速摄像机，包括设定麦克风ID地址，调整和保存麦克风与摄像机联动预置位，且在预设位偏离发言者时，可迅速调整，操控更方便快捷。
★ 更人性化的视像跟踪功能，且可摇控一键取消，也能摇控一键恢复。
★ 人数限制数功能:可分别设定代表机同时开启的数量和同时进入申请的人数（1-6)。
★ 多种会议模式包括：自由发言（FREE）、按住发言（PPT）、先进先出（FIFO）、全自动执行的限制模式（LIMIT)、由主席执行的申请模式（APPLY）。
★ 可通过管理软件将代表机设为VIP（最多1-6个，按键灯显示黄色，且在显示屏上有相应提示），VIP话筒不受发言人数限制，可自由开启。
★ 列席单元均配有液晶显示屏(240*64 LCD点阵屏或128*64 OLED）。
★ 通过电脑排座后，列席机的显示屏可显示使用者姓名，方便人员入席。
★ 支持限时发言，列席机的显示屏显示剩余发言时间，提醒发言者控制发言时间。
★ 防手机干扰咪芯及咪杆。
★ 发言按键和咪杆上均具有双色光环灯，开机亮红色，申请亮绿色，多人申请闪亮绿色。
★ 正常拾音距离300 mm左右且现场可调。
★ EMD E6100M系列集成电子桌牌功能，一机多用。可通过电脑软件管理电子桌牌，也可脱离电脑使用IC卡输入桌牌显示内容。

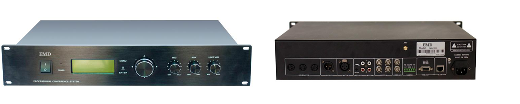

2、会议主控机EMDE4200M/EMDE6100M
 |
|||
功能特点：
★ 为列席机供应电源，带电子桌牌的列席机可用适配器独立供电。
★ 内置视像处理器和4X2视频智能切换矩阵，可接入和控制4路高速摄像机，支持麦克风与摄像机的智能联动跟踪功能。
★ 具有RS232接口，支持中控协议控制。
★ 具有ETH接口，用于联接管理电脑。
★ 面板带192*64液晶显示屏及数字旋钮，快速引导操作并显示当前状态。
★ 人数限制数功能:可分别设定代表机同时开启的数量和同时进入申请的人数（1-6)。
★ 多种会议模式可选：
A、自由发言（FREE）：麦克风可自由开启或关闭
B、按住发言（PPT）: 按住发言键开启麦克风，松手即关闭
C、先进先出（FIFO）: 当已开启的代表机数量达到预设值以后，后开启的代表机将越权关闭最先开启的代表机，以保证总的代表机开启数不超过预设值。
D、限制模式（LIMIT)：当已开启的代表机数量达到预设值以后，若再开启新的代表机，则自动进入排队申请序列（允许同时进入申请状态的人数可设1-6）。当已开启的代表单元关闭，最先申请的代表机将自动开启（按排队顺序全自动进行，不需要主席机控制）。
E、申请模式（APPLY）: 所有代表机的开启均进入申请状态（允许同时进入申请状态的人数可设1-6），需要主席机批准才能开启。
★ 带射频遥控信号接收天线，接收距离可达50米（空旷环境）。
★ 列席机音量可调。
★ 外部音源可通过MIC或立体声AUX输入(输入强度可调），混合输出到列席单元喇叭和主输出。
技术参数：
| ■电源： | AC 198V-250V 50Hz | ■录音输出阻抗： | 47Ω |
| ■输出功率： | 170W | ■音频输出阻抗： | 120Ω（不平衡方式） |
| ■静态功耗： | 10W | ■输 出 方 式： | 平衡式 |
| ■输出电压： | DC20V | ■音 频 频 响： | 20–18KHz |
| ■单元输入口 ： | 8PIN DIN*3 | ■灵 敏 度： | -47dB |
| ■AUX输入口： | 10kΩ，莲花头*2 | ■驱动麦克风数量： |
80-120个（无扬声器） 60-70个(内置扬声器) 35个（带电子桌牌） 注：延长线的长度有影响 |
| ■录音音频输出： | 莲花头*2 | ■颜色： | 黑色 |
| ■外置MIC输入口： | 30KΩ | ■外形尺寸（宽*深*高）： | 483*263*90mm |
| ■外置MIC输入方式： | 平衡 | ■安 装 : | 2U，适用19英寸标准机柜 |
| ■信 噪 比： | >80dB | ■重 量： | 7.8kg |

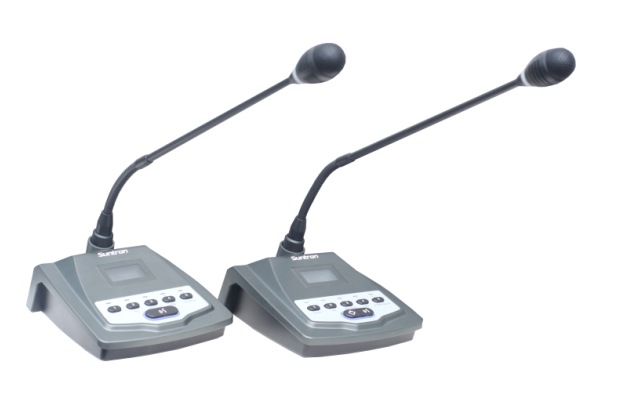

3、列席单元
EMDE4250VC/ EMDE4250VD
 |
|||
 |
|||
EMDE4250SVC/ EMDE4250SVD
 |
||||||
EMDE6150SC/ EMDE6150SD
代表机功能特点：
★ 外观设计符合人体工程学，稳重大方，兼具时尚品味。
★ 配合电脑管理软件实现表决、评议、选举，可脱离电脑由主席机发起表决，由显示屏显示结果。
★ 支持按键签到，选择具有IC卡插槽的型号，还可用IC卡签到。支持补签到。
★ 支持短信息功能，短信息可以通过电脑软件向所有话筒群发，也可以发给指定话筒。

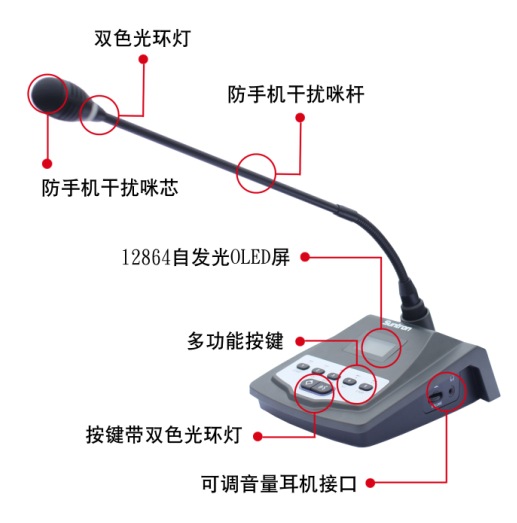

★ 正常拾音距离300 mm左右且现场可调。
★ 采用防手机干扰电容式咪芯，防手机干扰可绕式咪管。
★ 发言按键和咪杆上均具有双色光环灯，开机亮红色，申请亮绿色，多人申请闪亮绿色。

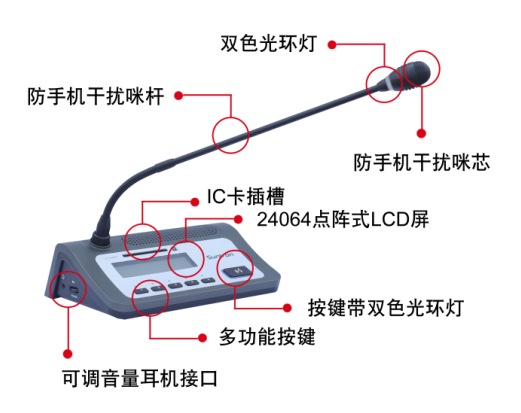

★ 配有液晶显示屏(240*64 LCD点阵屏或128*64 OLED），人机界面友好。
★ 通过电脑排座后，显示屏可显示使用者姓名，方便人员入席。
★ 支持限时发言，显示屏显示剩余发言时间，提醒发言者控制发言时间。
★ 麦克风ID地址随意设定，方便随时扩展。
★ 麦克风与摄像机智能联动跟踪功能：
A、当麦克风被开启发言时摄像机始终跟踪最后发言者，当关闭最后开启的麦克风时摄像机跟踪上一开启麦克风发言者，当关闭全部麦克风时，摄像机自动调整为场景摄像。
B、当摄像机偏离发言者时,可通过智能遥控器快速调整。
C、在不需要视像跟踪功能的场合，可遥控一键解除摄像机与麦克风的联动跟踪功能，摇控摄像机指向任一目标；当需要视像跟踪功能时又可摇控一键恢复。
★ 可由中控系统集中控制麦克风的开关(也可由软件开关)。
★ 主席机按下优先键时，代表机被全部关闭或被全部静音(由主控机设定)。
★ 标准话筒长度415mm，可选600mm、300mm。
★ 具有耳机插孔且音量可调，可通过耳机收听，或通过耳机插孔输出音频到个人录音设备。
★ 单元内置扩音喇叭 (2W/4Ω，非所有型号具有)，且音量可调，对于小型的会议室，不需要外加扩音设备。当开启话筒或接入耳机时，本单元自动静音，以防止声学反馈。
★ 单元由系统主控机供电，输入电压为20V直流电，属于安全范围。
★ 特有的“T”型线手拉手连接，安装方便简单。

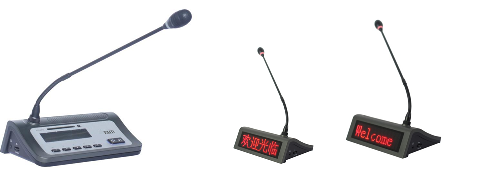

★ 自带电子桌牌(需选用相应型号):
A、LED高亮红色(亮度可调），像素64*16，显示区域162mm*41mm，可显示1行*4个汉字，或者 2行*8个英文字母。
B、可上下左右滚动翻页。
C、可通过电脑软件管理电子桌牌，也可脱离电脑使用IC卡输入桌牌显示内容。
主席机：
★ 任何会议模式下，均可自由开启或关闭。
★ 具优先键：可全部关闭或全部静音代表机，由主控机设定具体方式。当选择"全部关闭"方式时，按下优先键将关闭全部代表机(包括申请中的代表机），系统不记忆原来的状态；当选择”全部静音"方式时，按下优先键则暂时关闭全部代表机(包括申请中的代表机），但松手后全部代表机将恢复状态。
★ 可关闭已经打开的全部代表机，但不包括申请中的代表机，进一步控制会场秩序。
★ 同意或拒绝代表的发言申请（申请模式下）:主席机具有代表机工作状态指示灯，提示有代表申请发言或多个代表排队申请发言，主席可按排队顺序逐个打开或关闭代表机，也可选择某支申请中的代表机打开或关闭。
★ 可脱离电脑发起表决，由显示屏显示结果。
★ 主席机可置于回路中的任何位置。
技术参数：
|
型号 功能 |
选择1 | 选择2 | 选择3 |
|
EMDE4250VC/ EMDE4250VD 主席机/代表机 |
EMDE4250SVC/ EMDE4250SVD 主席机/代表机 |
EMDE6150SC/ EMDE6150SD 主席机/代表机 |
|
| ■电 源 | DC 20V （主机供电） | ||
| ■单元接口 | DIN 8P专用接口 | ||
| ■传声器类型 | 心型电容式 | ||
| ■最大消耗功率 | 1W | 3.5W | 4.5W |
| ■扬声器功率 | 无 | 2W/4Ω（可定做双喇叭) | |
| ■单元液晶屏 | 128*64 OLED | 240*64LCD点阵屏，支持中英文 | |
| ■LED电子桌牌 | 无 | 无 | 64*16LED |
| ■耳机输出 | 3.5mm微型插座 | ||
| ■耳机输出负载 | ＞8欧姆 | ||
| ■串扰衰减 | >80dB | ||
| ■最大SPL | 105dB | ||
| ■失真 | <0.1% | ||
| ■灵敏度 | -22Dbv/pa | ||
| ■频率响应 | 60–16KHz | ||
| ■信噪比 | >80dB | ||
| ■等效噪声 | 20dB SPL | ||
| ■颜色 | 黑色 | ||
| ■外形尺寸 | 133.7*166.6*73.6mm | 216*136*65mm | |
| ■重 量 | 790 | 950g | 1000 g |
| ■配套主机 | EMDE4200M | EMDE6000M | |
4、智能遥控器EMD102RF
 |
★ 业界创新的智能遥控器，完全替代控制键盘和控制软件，全方位控制接入会议主控机的高速摄像机。
★ 4个摄像机选择键，6个摄像机控制键（左、右、上、下、远、近），1个预置位保存键，1个麦克风与摄像机联动跟踪功能开关键（可一键关闭或打开联动跟踪功能）。
★ 快速设定麦克风ID地址，调整和保存联动预置位，当预置位偏离发言者时可快速调整。
★ 遥控距离：垂直控制距离50米。
4、 会议系统管理软件（请联系本公司索取）

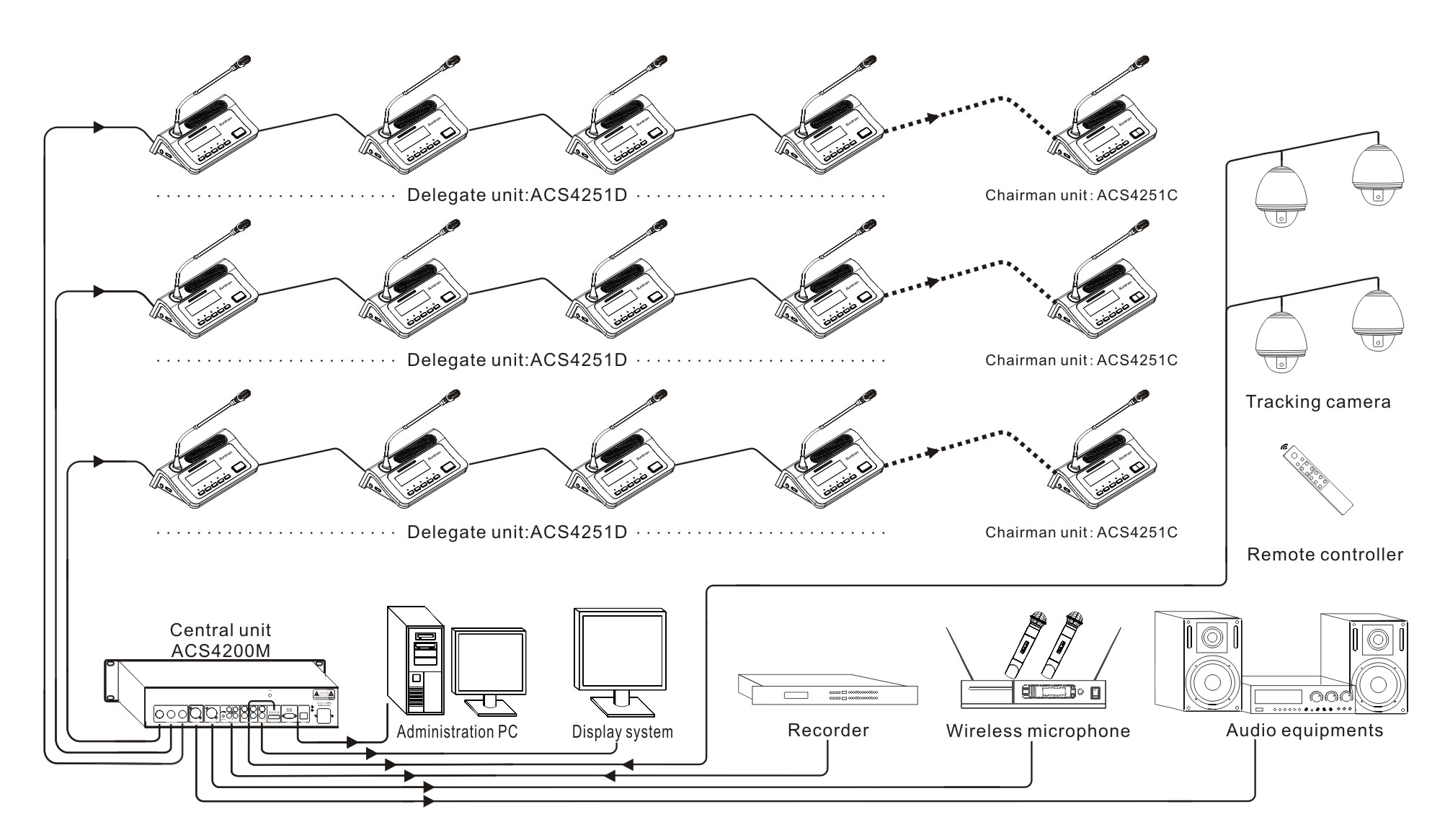

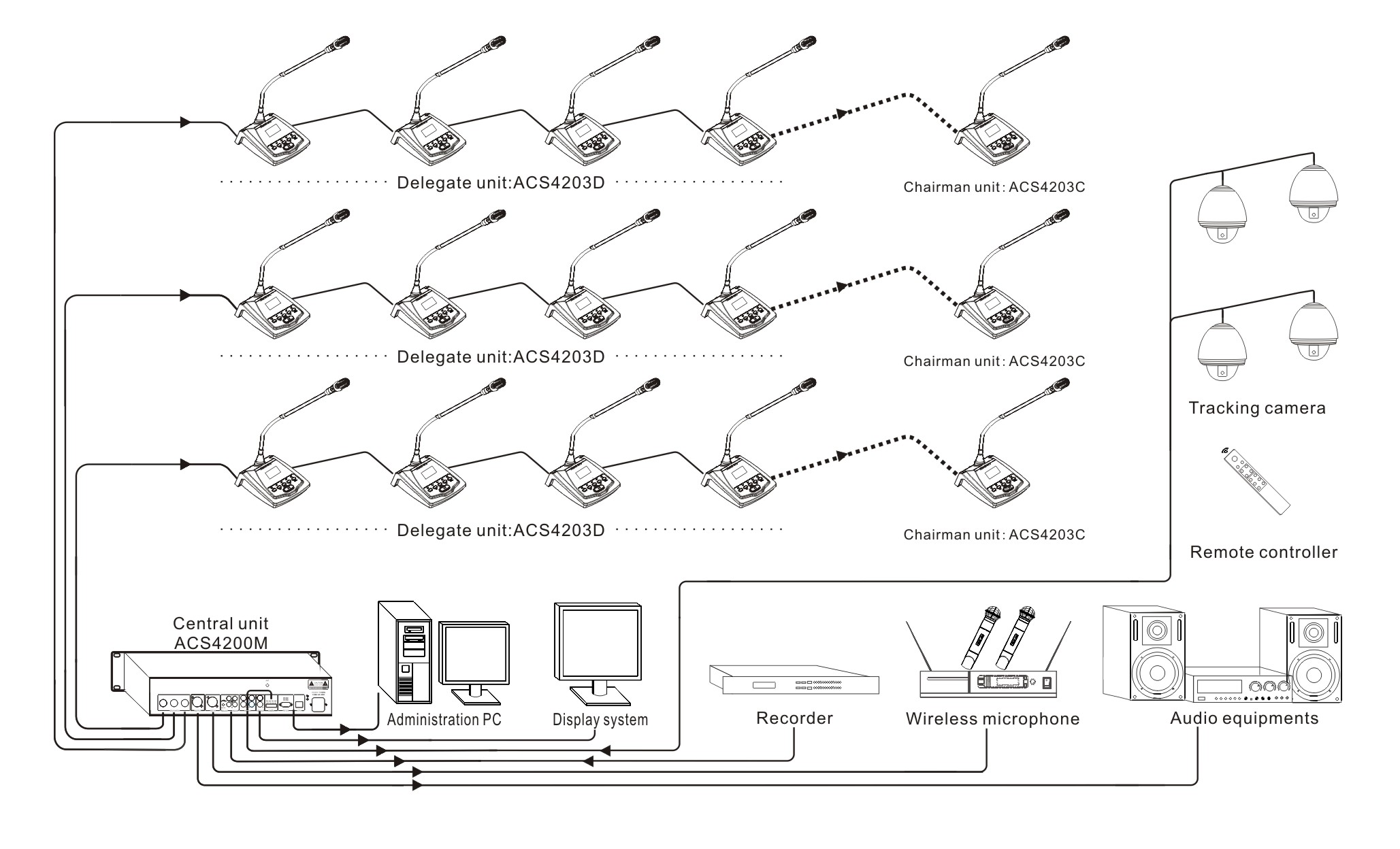

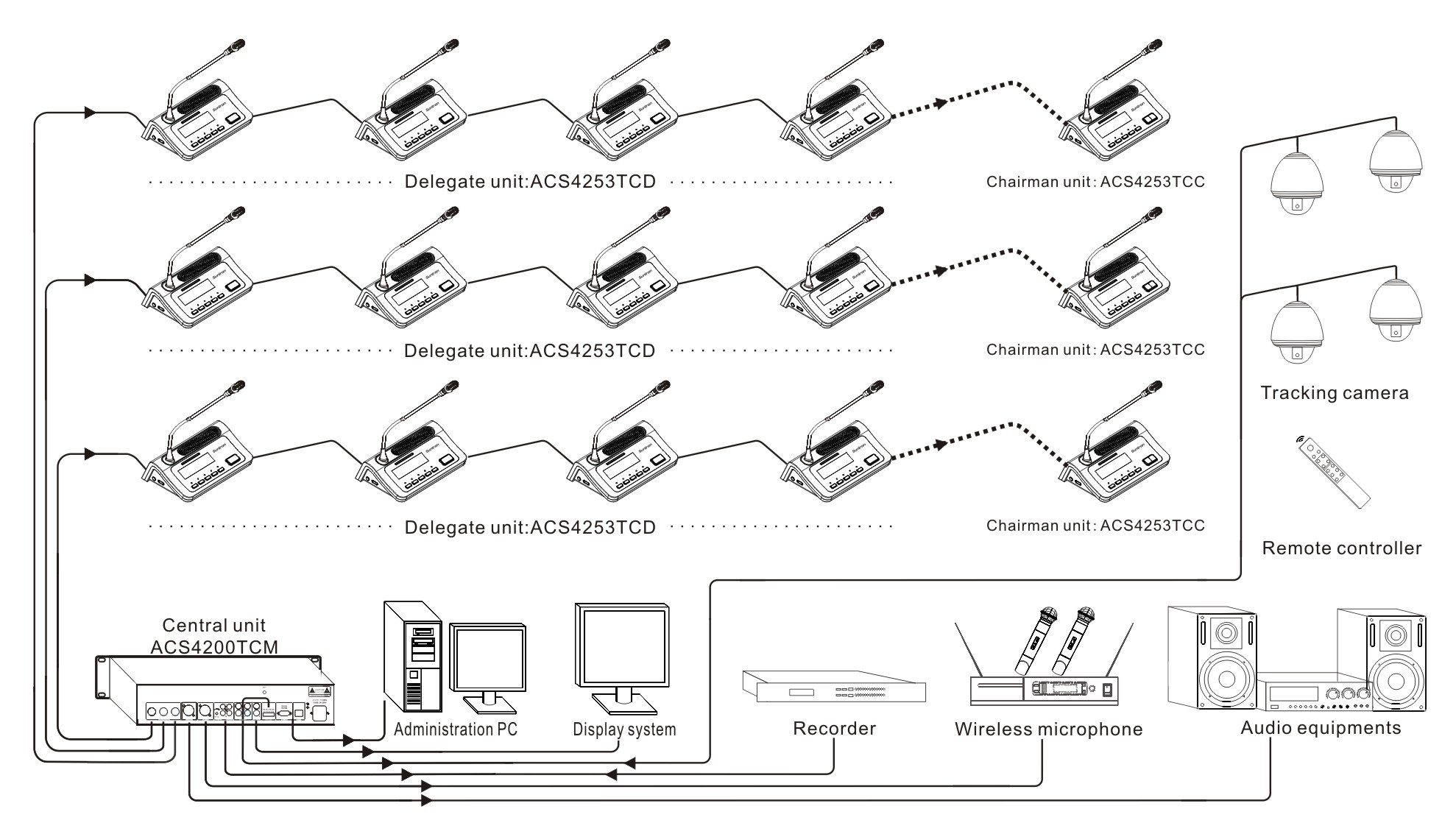

6、系统图
 |
…… 2015-06-05 22:40
