(一) E4000M讨论会议系统
1、系统功能特点：
本系列为纯讨论会议系统，按国际高标准打造，拥有稳重却又不失时尚的外观，用料精良，采用防手机干扰咪芯及咪管，音质更保真，拾音距离更长。
系统具“全开放”模式及限制模式，选择限制模式时，当已开启的代表机数量达到预设值以后，若再开启新的代表机，则自动进入排队申请序列（允许最多6支进入申请序列）。当已开启的代表单元关闭，最先申请的代表机将自动开启（按排队顺序全自动进行）。
2、主控机E4000M的基本特性
★每台主控机可驱动列席单元80个左右（内置扬声器时约60个)，增加扩展主机可驱动200个左右。
★系统具“自由”模式及限制模式（限制代表席同时发言数量，可选“1”、“2”、“3”、“5”），可在面板上直接选择模式。当选择“全开放”模式时，所有代表机均能打开；选择 限制模式时，当已开启的代表机数量达到预设值以后，若再开启新的代表机，则自动进入排队申请序列（允许最多6支进入申请序列）。当任一已开启的代表单元关闭，最先申请的代表机将自动开启（按排队顺序全自动进行）。主席话筒不受限制功能的限制，可随时开启。
★列席机音量可调。
★外部音源可通过MIC或立体声AUX输入(输入强度可调），混合输出到列席单元喇叭和主输出。
★线路输出口:平衡式。
★采用220V~交流供电，功率：170W

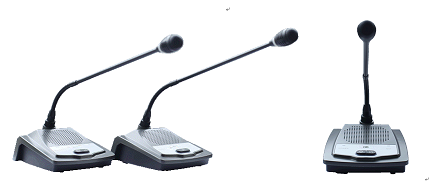

3、列席单元(主席机和代表机)：
说明： E4100C/E4100D 分别为主席机和代表机，没有扬声器
E4102C/E4102D分别为主席机和代表机，内置扬声器
代表单元（代表话筒）：
★外观设计符合人体工程学，稳重大方，兼具时尚品味；
★正常拾音距离300 mm左右且现场可调；
★采用防手机干扰电容式咪芯，防手机干扰可绕式咪管。
★咪杆具有光环灯，按键四周具有光环灯：开机同时亮红色，申请状态同时闪亮红色。
★当主控机设定为限制模式，且已开启的代表机数量达到预设值以后，若再开启新的代表机，则自动进入排队申请序列（允许最多6支进入申请序列）。当任一已开启的代表单元关闭，则最先申请的代表机将自动开启（按排队顺序全自动进行）。
当主控机设定为“FREE”（自由）模式时，代表话筒可随时开启。
★按下主席机的优先键时，代表机将全部被静音，松手之后代表机恢复原来的状态。
★标准话筒长度415mm，可选600mm、300mm。
★具有耳机插孔且音量可调，可通过耳机收听，或通过耳机插孔输出音频到个人录音设备。
★单元内置2W/8Ω扩音喇叭 (可选)，且音量可调，对于小型的会议室，不需要外加扩音设备。当开启话筒或接入耳机时，本单元自动静音，以防止声学反馈。
★频率响应:100-16000Hz；灵敏度:-44±4dB。
★单元由系统主控机供电，输入电压为20V直流电，属于安全范围。
★特有的“T”型线手拉手连接，安装方便简单。
主席单元（主席话筒）：
★具优先键，按下优先键时，代表话筒将全部被静音，松手之后代表话筒恢复原来的开启状态。
★主席机可置于回路中任意位置，且数量不受限制。
★不受各种限制功能的限制，话筒任何时候均能随意开启。
★其他同代表机。
4、技术参数：
| 会议系统主机参数 | 麦克风单元参数: |
|
■电源： AC 198V-250V 50Hz ■输出功率： 170W ■静态功耗： 10W ■输出电压： DC20V ■单元输入口 ： 8PIN DIN*3 ■AUX输入口： 10kΩ，莲花头*2 ■录音音频输出：莲花头*2 ■外置MIC输入口： 30KΩ ■外置MIC输入方式： 平衡 ■信 噪 比： >80dB ■录音输出阻抗： 47Ω ■音频输出阻抗：120Ω（不平衡方式） ■输 出 方 式： 平衡 ■音 频 频 响：20–18,000 Hz ■灵 敏 度： -47dB ■驱动麦克风数量：80个左右（内置扬声器时约60个)，增加扩展主机可驱动200个左右 ■颜色： 黑色 ■外形尺寸: 宽*深*高= 483*263*90mm ■安 装 : 适用19英寸标准机架 2U ■重 量： 7.8kg |
■电 源： DC 20V （主机供电） ■单元接口： DIN 8P专用接口 ■传声器类型: 心型电容式 ■最大消耗功率：（带扬声器时3W，不带扬声器时1W） ■扬声器功率： 2W/8Ω ■耳机输出： 3.5mm微型插座 ■耳机输出负载：＞8欧姆 ■串扰衰减： >80dB ■最大SPL： 105dB ■失真： <0.1% ■灵敏度： -22Dbv/pa ■频率响应： 60–16,000 Hz ■信噪比： >80dB ■等效噪声： 20dB SPL ■颜色： 黑色 ■外形尺寸:宽*深*高=133.7*166.6*73.6mm （不包括咪杆） ■重 量： 830g（有扬声器）/790 |

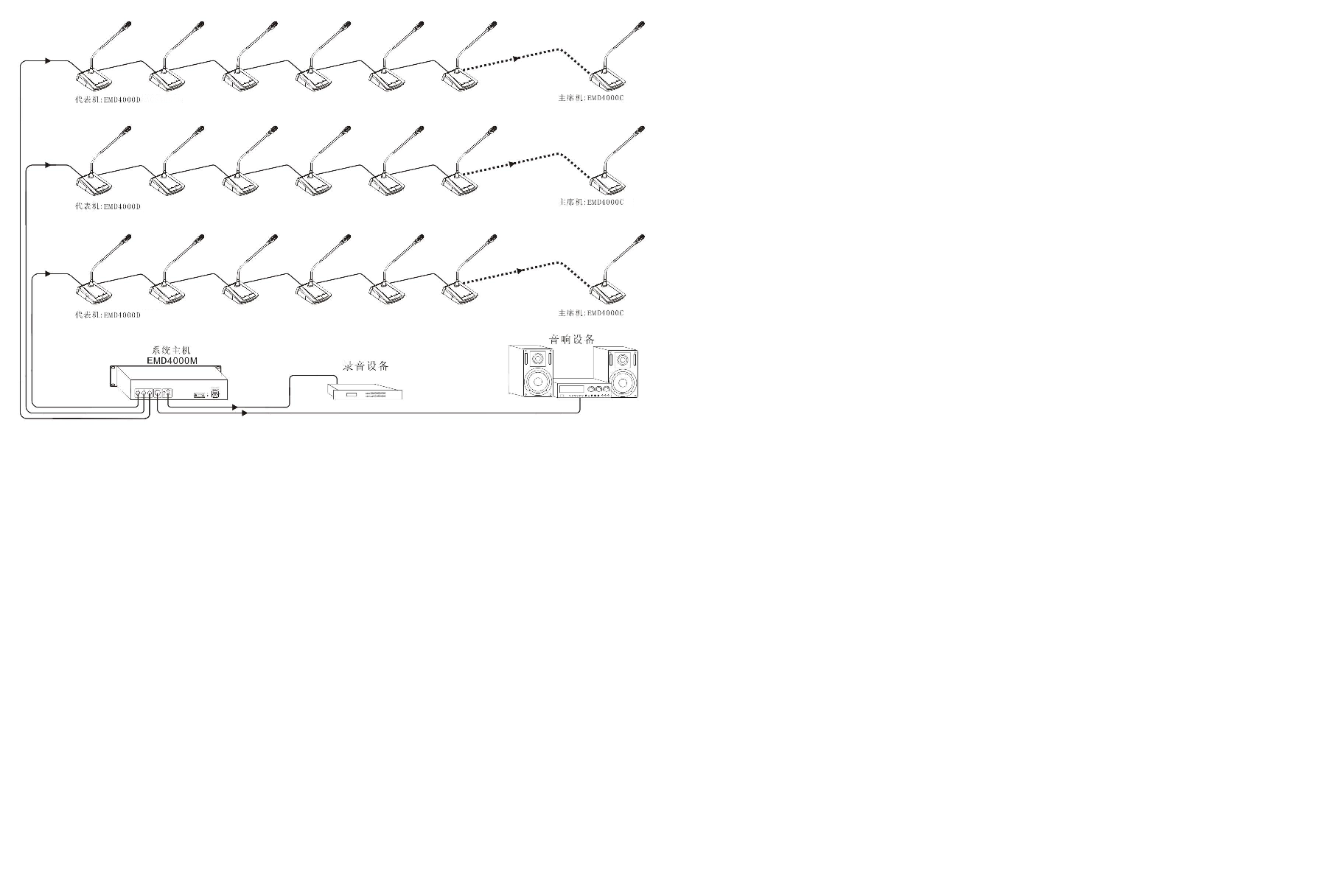

5、系统连接图：
